«Чертёж, эскиз, технический рисунок»

Чертеж – это изображение детали изделия с указанием их размеров, масштаба, названия, материала. Чертеж выполняется с помощью чертежно-измерительных инструментов – линейки, угольника, циркуля, транспортира. На чертеже в правом нижнем углу в виде небольшой таблицы указаны: название детали, материал, масштаб изображения. Чертеж также можно выполнить на компьютере.

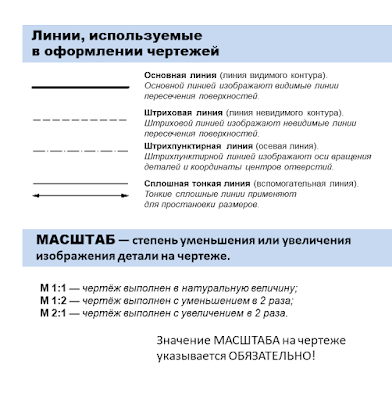

1. Сплошная толстая - основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изображения видимого контура предмета.

2. Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

3. Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

4. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов – должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2. Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

5. Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

6. Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.

- Обратите внимание, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.

Масштаб.

- В практике приходится выполнять изображения очень крупных деталей, например деталей самолета, корабля, автомашины, и очень мелких – деталей часового механизма, некоторых приборов и т.д. Изображения очень крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину. Как можно поступить в данном случае? (при вычерчивании большие детали уменьшают, а малые увеличиваю по сравнению с реальными размерами).

Масштаб - это отношение размеров изображенного на чертеже предмета к его действительным размерам.

- При выполнении чертежа обязательно применение масштаба. Стандарт предусматривает следующие масштабы:

- Следует помнить, что, в каком бы масштабе не выполнялось изображение, размеры на чертеже наносятся действительные, т.е. те, которые должна иметь деталь в натуре. Угловые размеры при уменьшении или увеличении изображения не изменяются.

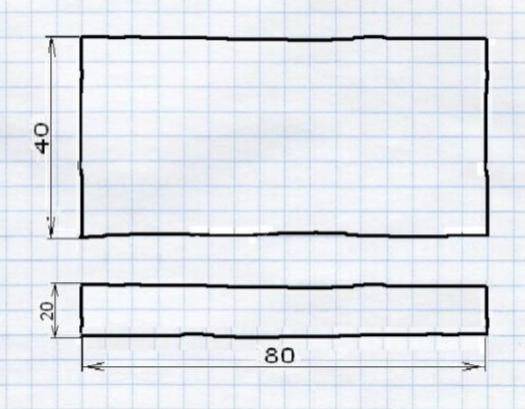

Эскиз – это изображение выполненное от руки (без чертежных инструментов) с выдержанными на глаз пропорциями с указанием размеров. Эскиз выполняется в том случае, если надо быстро перенести на бумагу замысел нового изделия. Эскиз лучше выполнять на бумаге в клеточку, тогда легче выдержать пропорции деталей.

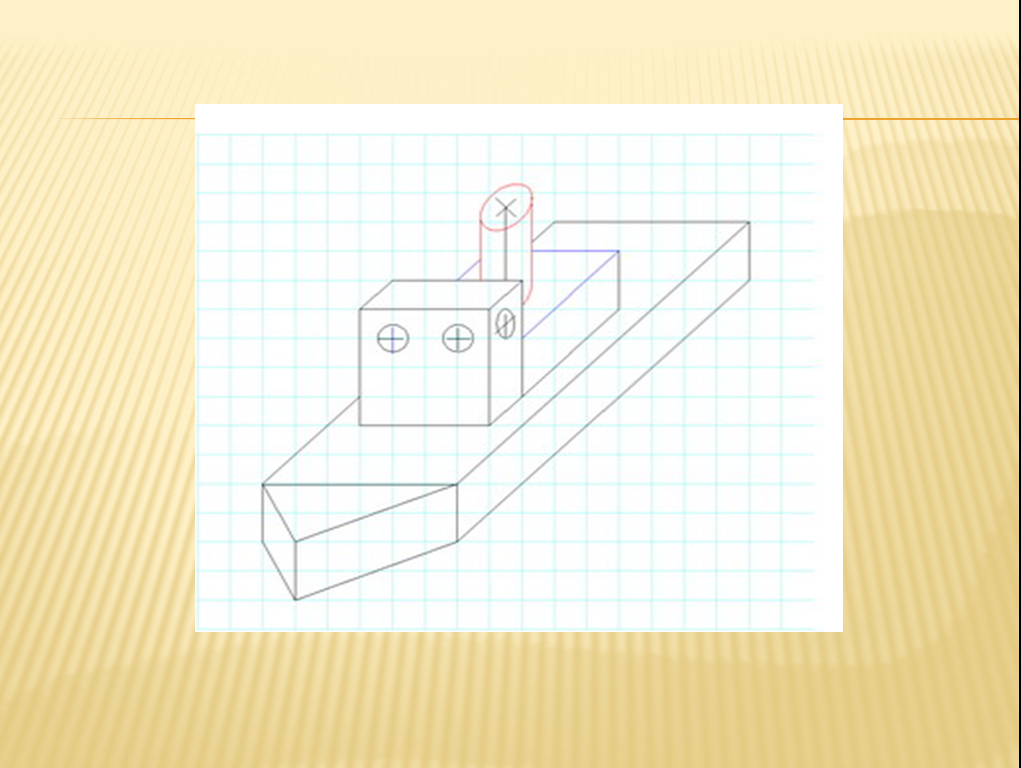

Технический рисунок – это объемное изображение, с соблюдением пропорций детали, и, где видны сразу три стороны детали или изделия. По техническому рисунку легко представить форму детали или изделия.
